注塑模具成型系统，一次讲清楚

注塑模具成型系统：塑料世界的“造物引擎”
——从熔体流动到精密脱模，揭秘千亿产品的诞生密码

一场毫秒级定型的工业魔法

当熔融塑料以100km/h的速度冲入模具，在0.1秒内完成填充、压实、冷却，最终蜕变为你手中的手机壳或汽车按钮——这场瞬息万变的物理剧变，由注塑模具的成型系统精准导演。它如同造物主的“基因编辑器”，用钢铁之躯书写塑料的形态代码。

一、成型系统的“四大核心模块”

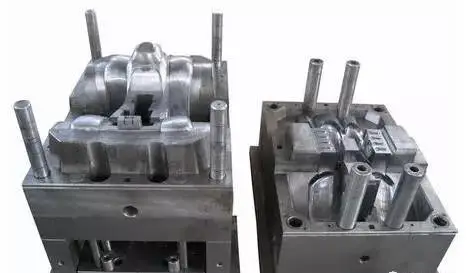

1. 型腔与型芯：塑形的“钢铁双胞胎”

• 角色分工：

• 型腔（Cavity）：定义产品外表面；

• 型芯（Core）：塑造产品内腔结构；

• 精度要求：配合间隙≤0.02mm（约头发丝的1/3）；

• 材料选择：

• 普通件：P20钢（HRC30-35）；

• 高光件：S136不锈钢（镜面抛光至#15000目）；

• 玻纤料：钨钢（硬度HRA90，耐磨性↑10倍）。

经典案例：某超薄笔记本外壳模具，型腔/型芯加工精度±0.003mm，确保0.5mm壁厚均匀度误差＜5%。

2. 流道系统：塑料的“高速公路”

• 冷流道 vs 热流道：

  对比项	冷流道	热流道
  废料率	30%-50%	＜1%
  能耗	低	高（需持续加热）
  适用场景	小批量多品种	大批量高精度

• 浇口设计：

• 潜伏式浇口：自动切断，适合自动化生产；

• 扇形浇口：充填均匀，减少熔接线；

• 针阀式浇口：无痕进胶，适合透明件。

突破性应用：某汽车灯罩采用热流道+针阀浇口，年节约原料成本200万元。

3. 冷却系统：模具的“中央空调”

• 设计铁律：冷却时间占成型周期的50%-80%；

• 随形水路：通过3D打印制造贴合产品曲面的异形水路，冷却效率↑40%；

• 温度分区：

• 厚壁区：15℃水温强化冷却；

• 薄壁区：30℃水温防止过冷收缩。

数据见证：某家电企业优化冷却系统后，生产周期从35秒缩短至24秒，年增产30万件。

4. 顶出系统：完美脱模的“机械手”

• 顶出机构：

• 圆顶针：通用性强，直径1-10mm；

• 扁顶针：接触面积大，防顶白；

• 司筒：用于深腔件脱模，精度±0.01mm。

• 创新驱动：氮气弹簧替代机械弹簧，寿命从10万次→100万次。

失败教训：某玩具厂因顶针排布不均，导致30%产品顶裂，损失超50万元。

二、成型系统的“极限挑战”

1. 微注塑：0.01克的精密战争

• 应用场景：胰岛素微针、电子芯片封装件；

• 技术突破：

• 模具钢材：CERATIZIT碳化钨（硬度HRA92）；

• 流道直径：0.2mm（相当于4根头发丝）；

• 注塑精度：±0.001g。

2. 多物料共注：跨界材料的“联姻”

• 硬胶+软胶：电动工具手柄（ABS骨架+TPU握把）；

• 塑料+金属：5G手机中框（LDS天线模内注塑）；

• 技术难点：界面结合强度≥20MPa，温差控制±3℃。

三、未来趋势：智能成型系统的崛起

1. 自感知模具：

• 型腔嵌入薄膜压力传感器，实时监控熔体填充状态；

• AI动态调节注射速度/压力，不良率↓90%。

2. 4D打印随形水路：

• 水路形状随产品更新自动重构，换型时间从2周→2天。

3. 绿色成型系统：

• 生物降解塑料专用温控模块（PLA成型温度精准至±1℃）；

• 废热回收系统，能耗降低30%。

结语：钢铁与塑料的共生哲学

成型系统不仅是模具的物理组件，更是材料特性、热力学规律与机械精度的交响乐指挥。当智能制造浪潮袭来，这套系统正在从“经验驱动”迈向“数据驱动”，持续重塑人类与塑料的共生关系。
用放大镜观察塑料制品表面，寻找浇口痕迹（小圆点或细线），留言分享你的发现！
